Применение
Предназначена для поддержания постоянной температуры подачи в системах низкотемпературного отопления (например, тёплые полы). Температура подачи может быть установлена пользователем с помощью установочной рукоятки в пределах от 30 до 50 °С (по запросу 45 - 60 или 55 - 70 °С). Термометр показывает текущую температуру подачи в системе теплого пола.
Можно использовать в комбинированных системах отопления, где наряду с высокотемпературными отопительными приборами (например, радиаторами) применяется низкотемпературное отопление (теплый пол, настенное отопление). Модуль подключается непосредственно к подающему трубопроводу высокотемпературного отопления, образуя независимое кольцо циркуляции, поддерживаемое отдельным насосом. Таким образом отпадает необходимость в отдельном низкотемпературном стояке.
Модуль может также применяться в системах солярного (гелио-) отопления. Благодаря ему не требуется подключение насоса к управляющему реле, так как в его конструкции предусмотрен байпасный патрубок. Даже в случае перекрывания всех коллекторных вентилей сохраняется циркуляция через байпас, защищающая насос и уменьшающая шумы.
Однако для экономии электроэнергии всё-таки стоит насос подключать посредством управляющего реле.
Исполнение и функционирование.
В качестве регулирующего элемента здесь служит термостатический смеситель, который работает как пропорциональный регулятор. Установленная с помощью рукоятки температура подачи постоянно отслеживается чувствительным элементом смесителя. Отклонения от заданной температуры моментально компенсируются за счет впрыска большего или меньшего объема горячей (котловой) воды в систему теплого пола. Котловая вода подмешивается непосредственно в обратный трубопровод теплого пола. Смешанный теплоноситель подается через циркуляционный насос в подающий трубопровод теплого пола. Часть воды постоянно циркулирует через байпас, омывая чувствительный элемент смесителя.
Модуль снабжен термостатом-ограничителем. На нем устанавливается температура, превышающая на 7-10 °С максимально рассчитанную температуру подачи в системе теплого пола. При превышении установленной температуры в аварийном случае термостат выключит циркуляционный насос.
Монтаж

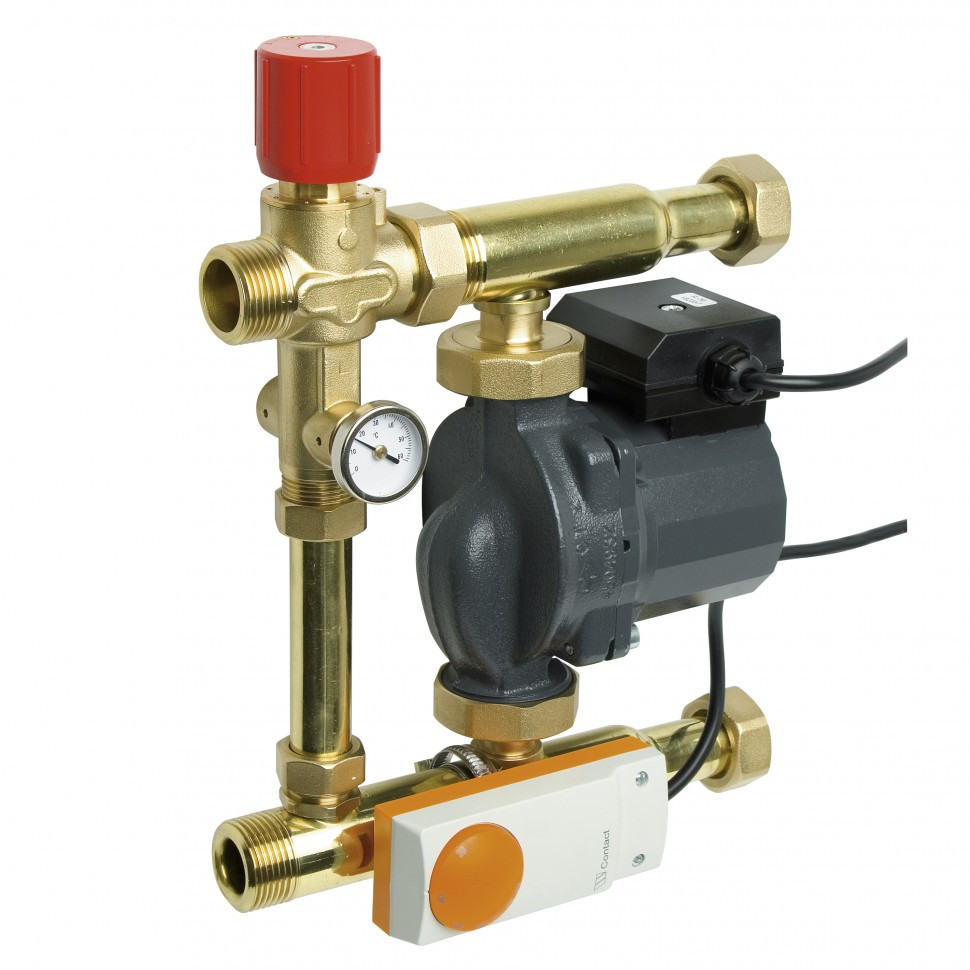

Модуль ISOTERM может быть подключен к коллектору слева или справа, смесителем вверх или вниз посредством накидных гаек с плоскими уплотнениями. Компактные размеры модуля позволяют его монтаж в коллекторном шкафу. Между коллектором и модулем рекомендуется установка запорной арматуры для облегчения промывки/заполнения системы теплого пола.
