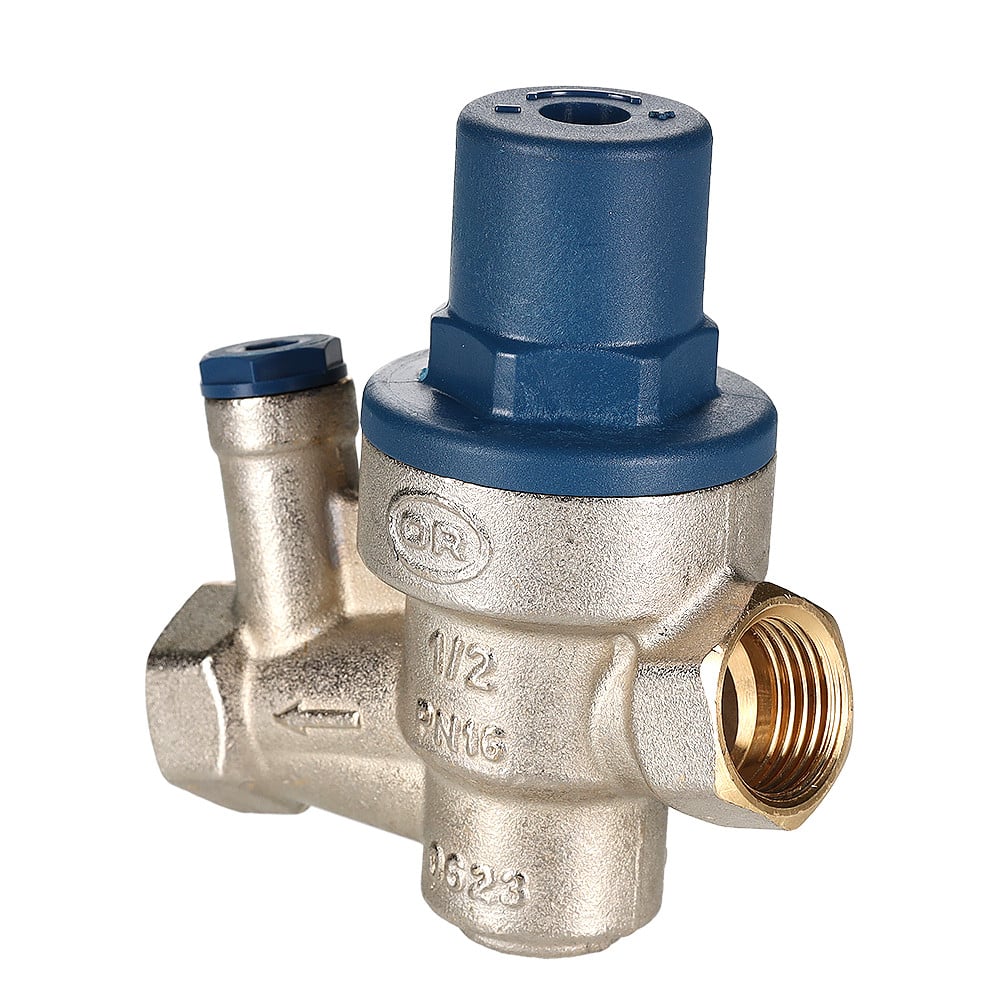

Редуктор давления MINI PN16 мембранного типа представляет собой автоматический клапан, снижающий и стабилизирующий давление среды внутри распределительного трубопровода.
Данный редуктор совмещен конструктивно с фильтром механической очистки транспортируемой среды. Размер ячейки фильтрующего элемента – 500 мкм.
Предусмотренная система компенсации нейтрализует воздействие, оказываемое перепадами давления на входе в редуктор.
Мембрана редуктора выполнена из эластомера EPDM perox, армированного высокопрочной нейлоновой тканью, имеет предварительно заданную складчатую конфигурацию. Уплотнительное кольцо также выполнено из EPDM perox, устойчивого к прилипанию и способствующего скольжению.
Внутреннее строение корпуса редуктора сконструировано таким образом, чтобы обеспечить минимальное сопротивление потоку, что в свою очередь способствует снижению вибраций и потерь давления, а также низкому уровню шума даже в критических условиях эксплуатации.
Конструкция редуктора MINI PN16 позволяет легко провести его разборку и сборку для технического обслуживания, очистку или замену фильтрующей сетки.
Прибор оснащен патрубком для установки манометра (указываемое давление – «после регулятора»), диаметр резьбы – 1/4″.
Редуктор давления мембранный MINI PN16 со встроенным фильтром рассчитан на применение в системах с рабочим давлением не выше 16 бар, диапазон регулирования давления на выходе клапана – 1–6 бар, значение заводской настройки – 3 бара. В качестве рабочей среды допускается использование воды, гликолевых смесей с концентрацией гликоля не выше 50 %, сжатого воздуха. Максимальная рабочая температура составляет 80°C, минимальная температура должна исключать замерзание рабочей среды (при использовании воды – 0°C).
